作為全球領先的電子元器件制造商,Murata村田在車載領域擁有超過40年的技術積累,始終以"滿足車載級嚴苛標準"為研發核心.從早期為車載收音機提供陶瓷電容器,到如今為新能源汽車,自動駕駛汽車提供傳感器,無線模塊,晶體元器件等關鍵組件,村田的車載產品已通過IATF16949汽車質量管理體系認證,且多數產品滿足AEC-Q200(被動元器件車載認證標準)等嚴苛要求,成為豐田,大眾,寶馬,特斯拉等全球主流車企及Tier1供應商的長期合作伙伴.在晶體諧振器領域,村田更是針對車載場景持續優化:從提升溫度穩定性,到增強抗振動能力,再到壓縮產品尺寸,每一代車載晶體諧振器都緊跟車載電子的發展需求.此次XRCGB系列的推出,正是村田對"車載電子小型化+高可靠性"趨勢的精準響應,2016貼片晶振尺寸相比傳統的2520尺寸(2.5mm×2.0mm)體積減少36%,同時在頻率精度,環境適應性上達到車載級最高標準,再次印證其"以技術實力守護車載電子穩定運行"的品牌定位.

四大核心優勢:契合車載場景的"精密基準"

(一)2016超小尺寸:適配車載電子高密度集成,隨著自動駕駛,智能座艙等功能的普及,車載PCB板上需集成的電子組件數量大幅增加,以智能座艙為例,一塊PCB板可能同時搭載MCU,觸摸屏控制器,藍牙模塊,導航芯片等數十個組件,留給晶體諧振器的空間極為有限.Murata村田XRCGB系列采用"微型化封裝設計",將產品尺寸精準控制在2.0mm×1.6mm×0.5mm(長×寬×高),相比傳統車載晶體諧振器(多為2520尺寸),體積減少36%,占用PCB板面積從5.0mm²降至3.2mm²,為其他核心組件騰出更多布局空間.這種小尺寸優勢,讓XRCGB系列可輕松嵌入到微型車載模塊中:例如自動駕駛域控制器中的毫米波探測雷達晶振模塊,內部PCB板空間僅為傳統模塊的1/2,XRCGB系列的超小尺寸使其能與雷達信號處理芯片,射頻模塊緊密集成,無需額外擴展PCB面積,又如車載USB-C快充模塊,集成該系列晶體諧振器后,整體體積可控制在10mm×8mm以內,能輕松安裝在汽車扶手箱或中控面板的狹小空間里.

(二)車載級可靠性:應對復雜車載環境挑戰,車載環境的"惡劣性"對晶體諧振器的可靠性提出極致要求,XRCGB系列通過多重技術設計,全面滿足車載場景的嚴苛需求:寬溫穩定運行:采用村田自研的"高穩定性晶體片"與"低溫度系數封裝材料",產品工作溫度范圍覆蓋**-40℃至+125℃**,且在全溫度范圍內頻率偏差控制在±10ppm以內(部分型號可達±5ppm).即使在發動機艙(高溫可達120℃)或寒冷地區戶外(低溫低至-40℃),也能保持時鐘信號穩定,避免因溫度波動導致車載系統(如自動駕駛感知模塊)出現同步偏差.強抗振動與沖擊能力:晶體諧振器的核心部件"晶體片"易受振動影響而產生頻率漂移,XRCGB系列通過"晶體片加固封裝工藝",在晶體片與基座之間采用彈性導電膠固定,同時外殼采用金屬屏蔽罩增強抗沖擊性,使產品能承受10Hz-2000Hz,196m/s²(20G)的持續振動,以及1960m/s²(200G)的瞬間沖擊,完全滿足ISO16750(道路車輛電氣及電子設備環境條件和試驗)的振動與沖擊標準,適用于顛簸路面行駛或車輛碰撞測試等場景.高耐濕與抗腐蝕:采用"密封金屬外殼+防水引線工藝",產品耐濕性能達到JISC0025標準的等級2(40℃,90%-95%相對濕度下放置1000小時無異常),即使在汽車底盤(易受雨水飛濺)或高濕度地區,也能防止水汽滲入導致內部電路腐蝕,確保產品使用壽命長達10年以上(相當于汽車的整車生命周期).

(三)高精度頻率特性:保障車載系統同步運行,車載電子系統對時鐘信號的"精度"要求極高,例如自動駕駛系統中,毫米波雷達與攝像頭的信號需同步到±1ms以內,否則會導致路況判斷延遲,車載千兆以太網晶振的數據傳輸需基于穩定時鐘信號,頻率偏差過大會導致數據丟包或傳輸延遲.XRCGB系列在頻率精度上實現"車載級突破":初始頻率精度高:出廠時初始頻率偏差控制在±5ppm以內(常規消費級晶體諧振器多為±20ppm),無需后續校準即可直接使用,減少車載設備廠商的生產流程.低頻率老化率:采用"高純度晶體材料"與"穩定化退火工藝",產品年頻率老化率低于±1ppm/年,使用5年后頻率偏差仍能控制在±5ppm以內,避免因長期使用導致車載系統(如電池管理系統)出現時鐘漂移,確保電芯電壓監測數據的時間戳準確性.低等效串聯電阻(ESR):ESR值直接影響時鐘信號的驅動能力,XRCGB系列的ESR值控制在50Ω以下(10MHz型號),遠低于行業平均水平(多為80Ω-100Ω),即使驅動多個車載芯片(如MCU+傳感器+通信模塊),也能保持時鐘信號的幅值穩定,避免因信號衰減導致系統誤觸發.

(四)電磁兼容性(EMC)優化:減少車載系統干擾,汽車內部存在大量電磁干擾源(如發動機點火系統,車載雷達,大功率電機),晶體諧振器若產生電磁輻射,可能干擾周邊電子設備(如車載收音機,GPS導航)的正常工作.XRCGB系列通過"電磁屏蔽設計"與"頻率雜波抑制技術",實現優異的EMC性能:金屬屏蔽外殼:采用鎳合金材質的密封金屬外殼,可有效屏蔽外部電磁干擾對內部晶體片的影響,同時防止內部時鐘信號向外輻射,滿足CISPR25(車輛,船和內燃機驅動裝置的無線電騷擾特性限值和測量方法)的Class3標準(最嚴苛的車載EMC標準).低諧波失真:通過優化晶體片的切割角度與激勵功率,減少時鐘信號的諧波成分(如2次諧波,3次諧波),諧波抑制比達到-40dB以下,避免因諧波干擾車載以太網或藍牙模塊的信號傳輸,確保車載信息娛樂系統的音頻,視頻播放流暢無雜音.

多場景適配:覆蓋車載電子核心應用

(一)自動駕駛與輔助駕駛系統:筑牢感知與決策"時間基準"自動駕駛系統的"感知-決策-執行"鏈路依賴精準的時鐘同步,XRCGB系列為該系統的核心模塊提供穩定時鐘信號:毫米波雷達模塊:毫米波雷達需通過高頻時鐘信號生成探測波形,XRCGB系列的16MHz/26MHz型號可提供±5ppm的頻率精度,確保雷達探測距離誤差控制在0.5米以內,避免因時鐘偏差導致對前方車輛距離判斷失誤.激光雷達(LiDAR)模塊:激光雷達的點云數據采集需與攝像頭的圖像數據同步,XRCGB系列的低頻率老化率(±1ppm/年)可確保長期使用中兩者的同步偏差不超過±0.5ms,保障自動駕駛系統對復雜路況(如行人橫穿馬路)的快速識別與響應.域控制器:自動駕駛域控制器作為"決策中樞",需同時處理雷達,攝像頭,超聲波傳感器的多路數據,XRCGB系列的低ESR值(50Ω以下)可穩定驅動域控制器內的多核MCU,確保各核心之間的指令同步,避免因時鐘信號不穩定導致決策延遲.

(二)車載信息娛樂與智能座艙系統:保障流暢交互體驗,智能座艙系統的"流暢性"依賴穩定的時鐘信號,XRCGB系列為該系統的多媒體與連接模塊提供可靠支持:

汽車導航系統晶振模塊:導航系統需基于精準時鐘信號計算車輛行駛速度與位置,XRCGB系列的±10ppm頻率偏差可確保導航定位誤差不超過1米(高速行駛時),避免因時鐘漂移導致導航路線偏離或語音播報延遲.車載以太網模塊:車載以太網(如100BASE-T1)需通過時鐘信號實現數據高速傳輸,XRCGB系列的125MHz型號(適配以太網時鐘需求)可提供±10ppm的頻率精度,確保以太網數據傳輸速率穩定在100Mbps,避免因時鐘偏差導致視頻通話(如車載藍牙電話)出現卡頓或雜音.中控觸摸屏模塊:觸摸屏的觸控響應速度(通常要求≤100ms)依賴時鐘信號驅動,XRCGB系列的低頻率抖動(≤50ps)可確保觸控信號采集與顯示刷新同步,避免用戶操作觸摸屏時出現"延遲響應"或"畫面拖影".

(三)新能源汽車電池管理系統(BMS):精準監控電池狀態,新能源汽車BMS的核心功能是"實時監控電芯電壓,溫度與電量",時鐘信號的精度直接影響數據采集的準確性,XRCGB系列為BMS提供可靠的時間基準:電芯監測芯片(IC):BMS需通過電芯監測IC同時采集多節電芯的電壓(精度要求±1mV),XRCGB系列的高精度時鐘信號(±5ppm)可確保各電芯監測IC的采樣時間同步,避免因采樣時差導致的電量計算偏差(如SOC誤差超過2%).通信模塊(如CAN/LIN):BMS需通過CAN總線將電池數據傳輸至整車控制器,XRCGB系列的穩定時鐘信號可確保CAN總線的通信速率(如500kbps)穩定,避免因時鐘波動導致數據丟包,確保整車控制器實時掌握電池狀態(如是否需要限制充電電流).充電模塊:新能源汽車的快充模塊需基于時鐘信號控制充電功率(如從30%充至80%需30分鐘),XRCGB系列的寬溫穩定性(-40℃至+125℃)可確保在快充過程中(充電模塊溫度可達80℃)時鐘信號穩定,避免因溫度導致充電功率波動或充電中斷.

(四)車載安全與控制模塊:守護行車安全底線,車載安全系統(如安全氣囊,ESP)對晶體諧振器的"可靠性"要求最高,XRCGB系列為這些核心安全模塊提供穩定支持:

安全氣囊控制器:安全氣囊的觸發需在車輛碰撞后20ms內完成,XRCGB系列的強抗沖擊能力(200G瞬間沖擊無異常)可確保碰撞發生時,控制器的時鐘信號不中斷,避免因晶體諧振器失效導致安全氣囊無法正常觸發.電子穩定程序(ESP):ESP需通過車輪轉速傳感器的信號計算車輛滑移率,XRCGB系列的低頻率偏差(±10ppm)可確保ESP控制器的計算精度,避免因時鐘偏差導致對車輛滑移狀態的誤判斷,確保在濕滑路面行駛時ESP能及時介入穩定車身.胎壓監測系統(TPMS):TPMS傳感器需定期(如每30秒)向車內控制器發送胎壓數據,XRCGB系列的低功耗特性(工作電流≤100μA)可延長TPMS傳感器的電池壽命(從3年延長至5年),同時寬溫性能確保在高溫輪胎內部

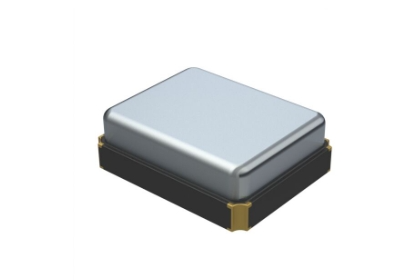

Murata村田車載用2016尺寸晶體諧振器XRCGB系列

XRCGB25M000F3M00R0	Murata村田晶振	XRCGB	MHz Crystal	25 MHz	±40ppm	±30ppm	6pF	150 Ohms
XRCGB27M120F3M00R0	Murata村田晶振	XRCGB	MHz Crystal	27.12 MHz	±40ppm	±30ppm	6pF	150 Ohms
XRCGB24M000F3M00R0	Murata村田晶振	XRCGB	MHz Crystal	24 MHz	±40ppm	±30ppm	6pF	150 Ohms
XRCGB24M000F2P00R0	Murata村田晶振	XRCGB	MHz Crystal	24 MHz	±20ppm	±20ppm	6pF	150 Ohms
XRCGB32M000F1H01R0	Murata村田晶振	-	MHz Crystal	32 MHz	±10ppm	±10ppm	8pF	60 Ohms
XRCGB32M000F1H00R0	Murata村田晶振	XRCGB	MHz Crystal	32 MHz	±10ppm	±10ppm	6pF	60 Ohms
XRCGB25M000F3A00R0	Murata村田晶振	XRCGB	MHz Crystal	25 MHz	±35ppm	±35ppm	6pF	100 Ohms
XRCGB24M000F0L00R0	Murata村田晶振	XRCGB	MHz Crystal	24 MHz	±50ppm	±100ppm	6pF	150 Ohms
XRCGB48M000F4M00R0	Murata村田晶振	XRCGB	MHz Crystal	48 MHz	±40ppm	±45ppm	6pF	100 Ohms
XRCGB24M000F3N00R0	Murata村田晶振	XRCGB	MHz Crystal	24 MHz	±30ppm	±30ppm	6pF	150 Ohms
XRCGB27M120F3M10R0	Murata村田晶振	XRCGB	MHz Crystal	27.12 MHz	±40ppm	±30ppm	10pF	80 Ohms
XRCGB25M000F3M18R0	Murata村田晶振	-	MHz Crystal	25 MHz	±40ppm	±30ppm	12pF	80 Ohms
XRCGB32M000F2P01R0	Murata村田晶振	-	MHz Crystal	32 MHz	±20ppm	±20ppm	8pF	100 Ohms
XRCGB32M000F2P00R0	Murata村田晶振	XRCGB	MHz Crystal	32 MHz	±20ppm	±20ppm	6pF	100 Ohms
XRCGB25M000F2P02R0	Murata村田晶振	-	MHz Crystal	25 MHz	±20ppm	±20ppm	10pF	150 Ohms
XRCGB27M120F2P00R0	Murata村田晶振	XRCGB	MHz Crystal	27.12 MHz	±20ppm	±20ppm	6pF	150 Ohms
XRCGB25M000F2P00R0	Murata村田晶振	XRCGB	MHz Crystal	25 MHz	±20ppm	±20ppm	6pF	150 Ohms
XRCGB24M000F2P01R0	Murata村田晶振	-	MHz Crystal	24 MHz	±20ppm	±20ppm	8pF	150 Ohms
XRCGB27M120F3M13R0	Murata村田晶振	-	MHz Crystal	27.12 MHz	±40ppm	±30ppm	10pF	60 Ohms
XRCGB32M000F2P2CR0	Murata村田晶振	XRCGB	MHz Crystal	32 MHz	±20ppm	±20ppm	8pF	70 Ohms
XRCGB32M000FBH50R0	Murata村田晶振	-	MHz Crystal	32 MHz	±10ppm	±15ppm	10pF	60 Ohms
XRCGB24M000F2P91R0	Murata村田晶振	XRCGB	MHz Crystal	24 MHz	±20ppm	±20ppm	8pF	60 Ohms
XRCGB16M000FXN00R0	Murata村田晶振	-	MHz Crystal	16 MHz	±40ppm	±40ppm	6pF	200 Ohms
XRCGB32M000F1H02R0	Murata村田晶振	-	MHz Crystal	32 MHz	±10ppm	±10ppm	10pF	60 Ohms
XRCGB32M000F1H19R0	Murata村田晶振	-	MHz Crystal	32 MHz	±10ppm	±10ppm	6pF	50 Ohms
XRCGB40M000F5A00R0	Murata村田晶振	-	MHz Crystal	40 MHz	±65ppm	±50ppm	6pF	70 Ohms
XRCGB24M000F3A00R0	Murata村田晶振	XRCGB	MHz Crystal	24 MHz	±35ppm	±30ppm	6pF	120 Ohms
XRCGB27M120F3A00R0	Murata村田晶振	XRCGB	MHz Crystal	27.12 MHz	±35ppm	±30ppm	6pF	80 Ohms
XRCGB25M000F3A01R0	Murata村田晶振	XRCGB	MHz Crystal	25 MHz	±35ppm	±30ppm	8pF	100 Ohms
XRCGB48M000F5A00R0	Murata村田晶振	-	MHz Crystal	48 MHz	±65ppm	±50ppm	6pF	60 Ohms
XRCGE25M000FBA1AR0	Murata村田晶振	XRCFD	MHz Crystal	25 MHz	±35ppm	±15ppm	6pF	100 Ohms
XRCHA20M000F0A01R0	Murata村田晶振	XRCHA	MHz Crystal	20 MHz	±100ppm	±100ppm	8pF	80 Ohms
XRCGB27M120F0L00R0	Murata村田晶振	-	MHz Crystal	27.12 MHz	±50ppm	±100ppm	6pF	150 Ohms
XRCGB32M000F0L00R0	Murata村田晶振	-	MHz Crystal	32 MHz	±50ppm	±100ppm	6pF	100 Ohms
XRCGB24M000FAN00R0	Murata村田晶振	XRCGB	MHz Crystal	24 MHz	±40ppm	±25ppm	6pF	150 Ohms
XRCGB38M400F4M00R0	Murata村田晶振	-	MHz Crystal	38.4 MHz	±40ppm	±45ppm	6pF	100 Ohms
XRCGB50M000F4M00R0	Murata村田晶振	-	MHz Crystal	50 MHz	±40ppm	±45ppm	6pF	65 Ohms
XRCGB32M000F3M00R0	Murata村田晶振	-	MHz Crystal	32 MHz	±40ppm	±30ppm	6pF	100 Ohms
XRCGB24M000F3M13R0	Murata村田晶振	XRCGB	MHz Crystal	24 MHz	±40ppm	±30ppm	6pF	150 Ohms
XRCGB32M000F2P02R0	Murata村田晶振	-	MHz Crystal	32 MHz	±20ppm	±20ppm	10pF	100 Ohms
XRCGB30M000F2P00R0	Murata村田晶振	XRCGB	MHz Crystal	30 MHz	±20ppm	±20ppm	6pF	100 Ohms
XRCGB27M120F2P02R0	Murata村田晶振	-	MHz Crystal	27.12 MHz	±20ppm	±20ppm	10pF	150 Ohms
XRCGB32M000F2P26R0	Murata村田晶振	-	MHz Crystal	32 MHz	±20ppm	±20ppm	5pF	70 Ohms
XRCGB31M250F2P00R0	Murata村田晶振	XRCGB	MHz Crystal	31.25 MHz	±20ppm	±20ppm	6pF	100 Ohms
XRCGB27M120F3G00R0	Murata村田晶振	-	MHz Crystal	27.12 MHz	±50ppm	±30ppm	6pF	150 Ohms
XRCGB16M000FXN22R0	Murata村田晶振	XRCGB	MHz Crystal	16 MHz	±40ppm	±40ppm	8pF	200 Ohms
XRCGB27M600F2C00R0	Murata村田晶振	-	MHz Crystal	27.6 MHz	±20ppm	±20ppm	6pF	80 Ohms
XRCGB24M000F1H01R0	Murata村田晶振	-	MHz Crystal	24 MHz	±10ppm	±10ppm	8pF	80 Ohms
XRCGB26M000F1H02R0	Murata村田晶振	-	MHz Crystal	26 MHz	±10ppm	±10ppm	10pF	60 Ohms
XRCGB24M000F1H70R0	Murata村田晶振	-	MHz Crystal	24 MHz	±20ppm	±10ppm	6pF	80 Ohms
XRCGB32M000F1H83R0	Murata村田晶振	-	MHz Crystal	32 MHz	±15ppm	±10ppm	9pF	60 Ohms
XRCGE27M000FBA1AR0	Murata村田晶振	XRCGE	MHz Crystal	27 MHz	±35ppm	±15ppm	6pF	80 Ohms
XRCGB26M000F3A00R0	Murata村田晶振	-	MHz Crystal	26 MHz	±35ppm	±30ppm	6pF	80 Ohms
XRCGE26M000FBA1BR0	Murata村田晶振	XRCGE	MHz Crystal	26 MHz	±35ppm	±15ppm	8pF	80 Ohms
XRCGE20M000F3A1AR0	Murata村田晶振	XRCFD	MHz Crystal	20 MHz	±45ppm	±30ppm	6pF	150 Ohms
XRCGB24M000F2A01R0	Murata村田晶振	XRCGB	MHz Crystal	24 MHz	±35ppm	±20ppm	8pF	120 Ohms
XRCGB27M120F3P00R0	Murata村田晶振	-	MHz Crystal	27.12 MHz	±20ppm	±30ppm	6pF	150 Ohms
XRCGB32M000F2P55R0	Murata村田晶振	XRCGB	MHz Crystal	32 MHz	±20ppm	±20ppm	6pF	80 Ohms
XRCPB26M000F2P00R0	Murata村田晶振	XRCPB	MHz Crystal	26 MHz	±20ppm	±20ppm	6pF	150 Ohms
XRCGB32M000F1H18R0	Murata村田晶振	XRCFD	MHz Crystal	32 MHz	±15ppm	±10ppm	9pF	40 Ohms
