在測量SiT15xx系列KHz振蕩器的頻率時,選擇合適的測量工具是確保測量準確性的第一步.就好比廚師做飯需要鋒利的刀具,木匠干活需要精準的量具一樣,我們在進行頻率測量時,也需要專業,精準的工具.對于測量電源電流,由于SiT15xx在室溫下的工作電源電流(空載)范圍為850nA至1.3μA,這個電流非常小,屬于nA電平范圍.所以,我們必須使用高分辨率數字電流表,例如Agilent34401A.這款數字電流表具有高達61/2位的分辨率,能夠揭示其他數字萬用表遺漏的細節,可實現微安至安培級別的電流測量,測量精度極高,能夠滿足對SiT15xx系列振蕩器電源電流測量的嚴苛要求.而典型的便攜式數字萬用表(DMM)則無法準確測量nA電平范圍內的電流.普通萬用表的分辨率和精度相對較低,在測量如此微小的電流時,就如同用一把大錘子去砸一顆小釘子,不僅無法準確完成任務,還可能因為測量誤差過大而得出錯誤的結論,導致我們對振蕩器的性能判斷失誤.所以,為了得到可靠的測量結果,一定要摒棄普通萬用表,選擇專業的高分辨率數字電流表.

測量前的電路準備

在連接測量儀器晶振電路時,一定要打起十二分精神,確保每一個連接點都準確無誤,電路連接穩定可靠.電路就像是人體的血管,而各個連接點則是血管的連接處,如果連接出現問題,就如同血管堵塞或者破裂一樣,會嚴重影響整個系統的運行.我們要仔細檢查每一根導線是否連接緊密,是否存在松動,虛接的情況.哪怕是極其細微的接觸不良,都可能導致測量結果出現偏差,就像一顆小石子可能會絆倒巨人一樣.我們可以用手輕輕晃動各個連接部件,觀察是否有松動的跡象.同時,借助放大鏡等工具,仔細查看焊接點是否飽滿,光滑,有無裂縫或者虛焊的地方.如果發現問題,要及時重新連接或者焊接,確保電路的暢通無阻.此外,還要注意電路中各個元件的布局是否合理,避免相互之間產生干擾.比如,將高頻元件和低頻元件分開布局,防止高頻信號對低頻信號造成干擾.只有在測量前做好充分的電路準備工作,才能為后續準確測量頻率奠定堅實的基礎.

波形測量的門道

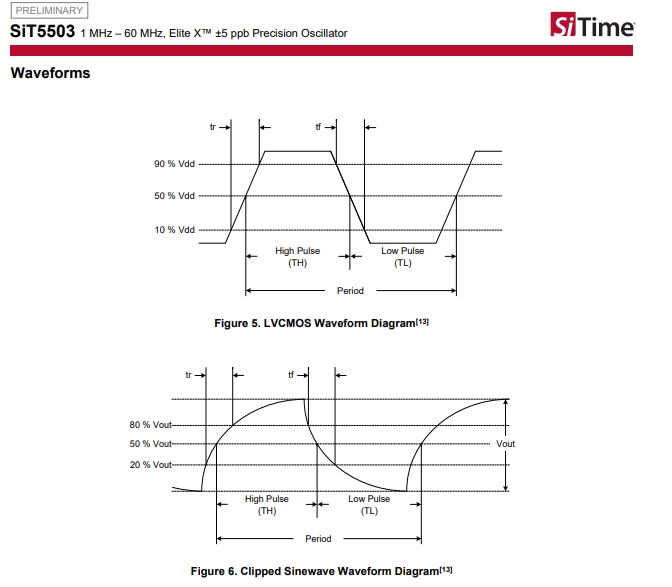

SiT15xx輸出驅動器針對要求低功耗晶振的應用進行了優化,在測量設備內部終端電阻為50Ω時,并不適用于驅動.這就好比一輛小型節能汽車,它的發動機功率較小,無法拖動一個過重的負載.如果強行讓SiT15xx驅動50Ω的終端電阻,就像讓這輛小型汽車去拉一個大型集裝箱,不僅無法正常運行,還可能對設備造成損壞.那么,如何在不受負載影響的情況下測量原始波形呢SiTime為我們提供了兩種有效的方法.第一種方法是通過具有高輸入阻抗的單位增益放大器,如ADA4817-1來測量輸出波形.單位增益放大器就像是一個信號的忠實搬運工,它不會對信號進行放大或縮小,只是將信號從一個地方搬運到另一個地方,同時保持信號的完整性.高輸入阻抗則可以確保放大器對原始信號的影響最小化,就像一個輕柔的搬運工,不會在搬運過程中對貨物造成任何損壞.通過這種方式,我們可以準確地測量到SiT15xx振蕩器的輸出波形.第二種方法是使用高阻抗無源探頭(>1MΩ并聯<2pF),例如TektronixP5050.高阻抗無源探頭能夠有效地減少對被測信號的負載效應,就像一個輕盈的觸摸者,輕輕觸碰信號,卻不會對信號的形態產生太大的干擾.這樣,我們就可以獲取到接近原始狀態的輸出波形.

頻率測量的關鍵要點頻率計數器特性影響

在測量SiT15xx系列KHz振蕩器的頻率時,頻率計數器的特性對測量精度有著至關重要的影響.頻率或時間間隔測量設備有兩個特性可能會對頻率精度產生不利影響,分別是長期頻率穩定性和時間戳錯誤.時間軸的準確度是由于時間標記開始和停止處的信號邊沿的不準確性導致的時間間隔的誤差.這個誤差在輸入信號的寬頻率范圍內是恒定的,但是隨著Gatetime變短而增加.從下面的圖表(假設圖表為頻率測量誤差與Gatetime的關系圖,展示兩個不同時間間隔測量精度的頻率計數器的誤差變化)中可以清晰地看出,當Gatetime逐漸減小時,頻率測量誤差迅速增大.這就好比用一把尺子去測量物體長度,如果尺子本身的刻度不準確(長期頻率穩定性差),或者在測量時讀取刻度的位置有偏差(時間戳錯誤),那么得到的測量結果必然是不準確的.因此,在選擇頻率計數器時,要盡量選擇長期頻率穩定性高,時間戳錯誤小的設備,以確保測量精度.振蕩器長期抖動影響一些小功率的32kHz振蕩器,如SiT15xx,具有較高的長期抖動(LTJ).長期抖動是指在多個連續周期后時鐘信號邊沿與理想位置的變化,它代表的是抖動在長時間間隔期間連續時鐘周期流上的抖動累積效應,所以有時也被稱為累積抖動.從前面提到的頻率相對誤差公式可以看出,長期抖動會增加時間間隔的時間戳誤差,進而對測量精度產生不利影響.不過,如果Gatetime大于100ms,則長期抖動的影響會被平均,對測量誤差的影響也就最小.這就好像我們在統計一個班級學生的成績時,如果只統計少數幾個學生的成績,可能會因為個別學生成績的極端情況而導致統計結果偏差較大;但如果統計全班學生的成績,那么個別學生的極端成績對整體統計結果的影響就會被平均化,統計結果也就更能反映班級的真實水平.為了減輕長期抖動的影響,可以選擇能夠在門控時間內對一些信號邊沿進行額外時間間隔測量的頻率計數器,例如Agilent5313x或5323x頻率計數器.通過使用這一類計數器,可以更準確地測量SiT15xx頻率,尤其是當Gatetime為100ms或更長時.

頻率計數器設置要點為了準確地測量頻率,頻率計數器需要接收振蕩器的原始時鐘信號,并且不能對信號的幅度和相位進行失真.即使使用銣原子鐘的時基或GPS定位器專用晶振同步的高精度/高分辨率頻率計數器,如果設置不正確,也會對測量操作產生不利影響.下面我們來詳細了解一下頻率計數器在輸入通道頻率響應,輸入通道阻抗,輸入觸發靈敏度等方面的正確設置方法.在輸入通道頻率響應方面,交流耦合會衰減低頻分量,這對于測量SiT15xx系列振蕩器這樣的低頻信號是不利的.所以,我們應使用直流耦合作為對策,以確保低頻信號能夠完整地被頻率計數器接收,就像讓水流毫無阻礙地通過管道一樣.輸入通道阻抗也不容忽視.當負載低于50Ω時,SiT15xx會衰減很多.此時,我們應使用1MΩ的終端電阻作為對策,以避免信號在傳輸過程中因為阻抗不匹配而產生衰減,保證信號能夠穩定地傳輸?shù)筋l率計數器中.輸入觸發靈敏度同樣關鍵.當SiT15xx器件的轉換速率降低時,可能會引起寄生觸發,這會導致頻率計數器誤判信號的頻率.為了避免這種情況,我們可以關閉自動觸發器,并降低觸發靈敏度.關閉自動觸發器就像是給一個容易誤判的裁判戴上了"緊箍咒",讓它不會輕易做出錯誤的判斷;降低觸發靈敏度則是讓頻率計數器對信號的變化更加"謹慎",只有在信號變化達到一定程度時才進行觸發,從而減少寄生觸發的可能性.

測量中的環境因素考量

在測量SiT15xx系列KHz振蕩器的頻率時,環境因素就像是隱藏在暗處的"搗蛋鬼",稍有不慎,就會對測量結果產生意想不到的影響.溫度對晶振頻率的影響尤為顯著.晶振中的石英晶體對溫度變化非常敏感,當環境溫度發生波動時,石英晶體的彈性模量,密度以及尺寸會隨之發生微妙變化,這些物理特性的改變直接牽動著振蕩頻率,使其偏離標稱值.從原理上來說,普通石英晶振的溫度漂移較為明顯,其頻率隨溫度變化的曲線通常呈現拋物線形狀.在常溫附近,頻率變化相對較小,但當溫度偏離常溫范圍較大時,頻偏會顯著增加.例如,在一些工業控制設備中,由于工作環境溫度變化較大,如果在測量SiT15xx系列振蕩器頻率時不考慮溫度因素,很可能會得到錯誤的測量結果.為了減小溫度漂移的影響,我們在測量時應盡量選擇溫度穩定的環境,或者采取恒溫措施,確保晶振工作在適宜的溫度范圍內.濕度也是一個不可忽視的因素.濕度變化可能導致晶振頻率發生微小的變化,因為水分子在晶振的振蕩器件表面吸附或排斥,這可能引起晶振頻率的微小變動.同時,濕度使晶體外圍電路雜散電容增加,增大誤差,還可能降低晶振的穩定性,加速晶振元件的老化.所以,在測量時要確保環境濕度在合理范圍內,對于一些對濕度要求較高的測量場景,可以使用防潮箱等設備來控制濕度.電磁干擾同樣會對測量結果造成干擾.當晶振處于外部電磁場中時,電磁場會在晶振的導線上感應出電流,進而引起晶振頻率發生偏移.電磁輻射也可能直接作用于晶體,導致晶體的參數發生變化,從而影響晶振的頻率穩定性.在實際測量中,我們經常會發現,當測量設備附近有大型電機,變壓器等強電磁源時,測量結果會出現異常波動.為了避免電磁干擾,我們可以選擇抗干擾性能較好的晶振,在晶振周圍添加金屬屏蔽罩,或者在晶振輸入端和輸出端加入濾波器,以減少電磁干擾對晶振性能的影響.

測量數據處理與分析

完成頻率測量后,數據處理與分析就像是一場嚴謹?shù)目茖W探索,需要我們步步為營,確保測量結果的可靠性.多次測量取平均值是減小誤差的重要方法.就像我們在烹飪時,為了確保菜肴的口味穩定,會多次嘗試調整調料的用量.在測量頻率時,由于受到各種因素的影響,每次測量的結果可能會存在一定的波動.比如,測量環境中微小的溫度變化,電源電壓的瞬間波動,甚至測量設備本身的噪聲干擾,都可能導致測量結果出現偏差.通過多次測量取平均值,可以有效地減小這些隨機誤差的影響.一般來說,測量次數越多,平均值就越接近真實值.在實際操作中,我們可以根據具體情況,選擇測量5次,10次甚至更多次,然后計算它們的平均值.在數據處理過程中,我們要仔細甄別并剔除異常值.異常值就像是羊群中的"害群之馬",會嚴重影響測量結果的準確性.它們可能是由于測量過程中的突發干擾,測量設備的短暫故障或者人為操作失誤等原因導致的.比如,在某次測量時,可能因為不小心碰到了測量電路,導致測量結果出現了明顯的偏差,這個偏差很大的值就是異常值.我們可以通過觀察數據的分布情況,利用統計學方法,如格拉布斯準則等來判斷哪些數據是異常值,并將其從數據集中剔除.分析測量結果偏差的原因也是至關重要的一步.我們可以從測量設備,測量環境,被測晶振本身以及測量方法等多個方面入手.如果測量設備的精度不夠,或者存在校準誤差,那么測量結果必然會出現偏差;測量環境中的溫度,濕度,電磁干擾等因素也可能對測量結果產生影響;被測晶振本身如果存在質量問題,如晶體老化,內部電路故障等,也會導致頻率偏差;測量方法如果不正確,比如連接電路錯誤,頻率計數器設置不當?shù)?同樣會得到錯誤的測量結果.只有深入分析這些可能的原因,我們才能找到問題的根源,采取相應的措施加以解決,從而提高頻率測量的準確性.
