美國SiTime振蕩器SiT8002AA-14-33E-125.000000T代碼規格書
來源：http://m.djbyg.com 作者：金洛鑫電子 2019年10月23
美國SiTime振蕩器SiT8002AA-14-33E-125.000000T代碼規格書

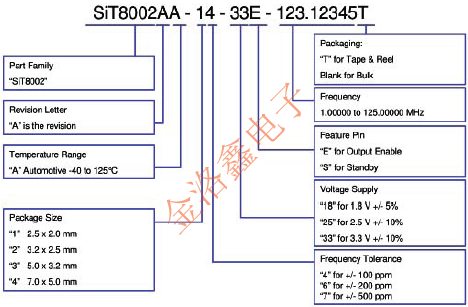

2005年才在美國成立的SiTime集團,短短十幾年時間早已成為美洲,亞洲,歐洲,非洲和中東等地區主要的有源晶振供應商,與行業里其他制造商不同的是,SiTime晶振公司專注于可編程系列.而且通常同一個型號系列會有幾種不同的封裝,這時候就要靠原廠代碼來區分了,這條SiT8002AA-14-33E-125.000000T代碼是SiTime公司旗下SiT8002AA系列的,這個系列的尺寸有2520mm,3225mm,5032mm,7050mm這四種.該系列是屬于汽車級的,可以應用到不同的車載產品和汽車設備.
產品特征:
工作溫度范圍:汽車級,-40°C至+125°C
機械堅固:震動50KG,振動70G
寬頻率范圍:1MHz至125MHz
低頻公差:±100ppm或±200ppm或±500
工作電壓:1.8V或2.5或3.3V
所有封裝均無鉛且符合ROHs(QFNSMD),超可靠的啟動,抗干擾能力更強,高驅動選項:30pF負載(聯系供應商指定).無需晶體或電容器,消除水晶鑒定時間,50％+節省的電路板空間,比石英晶體振蕩器,石英晶體和時鐘集成電路更具成本效益.可應用到汽車,工業,自動化,航空航天,人造衛星等領域.
SiT8002AA振蕩器系列由世界上最小的高性能可編程振蕩器組成.SiT8002AA晶振適用于汽車,工業和太空/衛星應用的時鐘生成.MEMS諧振器的體積比石英諧振器小1000倍,并且內置于大容量CMOS晶圓廠中,而不是小型定制制造設施.由于SiTime可編程振蕩器尺寸小,批量大,制造工藝簡單,因此其固有的可靠性更高,性能更穩定且始終可用.SiT8002AA晶振通過消除石英晶體,提高了對振動的環境影響的抵抗力,沖擊,拉力和濕度.
絕對最大額定值:
超出部件絕對最大額定值的操作可能會導致部件永久損壞.IC的實際性能僅在工作規格范圍內得到保證,而不是絕對最大額定值.
絕對最大值表:
運行條件:
環境合規:
筆記:
1.具有更高輸出驅動能力的2.5V器件可以在2.25V至3.63V的電壓范圍內工作,但是,不能保證晶振數據手冊中的參數.請聯系供應商以獲取此選項.
2.可以對輸出驅動器的強度進行編程,以驅動高達30pF的負載.請聯系工廠以獲取此選項.

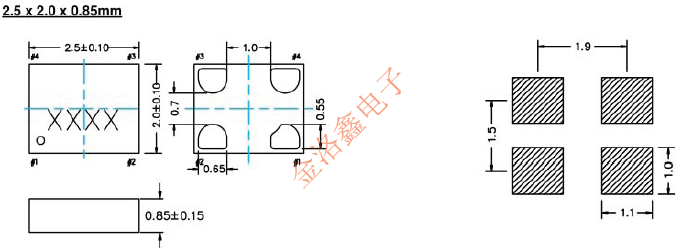

封裝尺寸:
SiTime提供了完整的MEMS可編程振蕩器產品組合,這些器件具有石英無法提供的可配置功能,旨在提高可靠性,縮短交貨時間并解決獨特的時序問題,例如EMI和系統內可編程性,他們可以替換石英振蕩器,而無需任何重新設計或電路板布局更改.從規格書中的內容中,可以知道SiT8002AA-14-33E-125.000000T是屬于2.5*2.0mm這個封裝的,是所有體積中比較小的,因此SiT8002AA-14-33E-125.000000T晶振的用途性也比較廣泛.
美國SiTime振蕩器SiT8002AA-14-33E-125.000000T代碼規格書
2005年才在美國成立的SiTime集團,短短十幾年時間早已成為美洲,亞洲,歐洲,非洲和中東等地區主要的有源晶振供應商,與行業里其他制造商不同的是,SiTime晶振公司專注于可編程系列.而且通常同一個型號系列會有幾種不同的封裝,這時候就要靠原廠代碼來區分了,這條SiT8002AA-14-33E-125.000000T代碼是SiTime公司旗下SiT8002AA系列的,這個系列的尺寸有2520mm,3225mm,5032mm,7050mm這四種.該系列是屬于汽車級的,可以應用到不同的車載產品和汽車設備.
產品特征:
工作溫度范圍:汽車級,-40°C至+125°C
機械堅固:震動50KG,振動70G
寬頻率范圍:1MHz至125MHz
低頻公差:±100ppm或±200ppm或±500
工作電壓:1.8V或2.5或3.3V
所有封裝均無鉛且符合ROHs(QFNSMD),超可靠的啟動,抗干擾能力更強,高驅動選項:30pF負載(聯系供應商指定).無需晶體或電容器,消除水晶鑒定時間,50％+節省的電路板空間,比石英晶體振蕩器,石英晶體和時鐘集成電路更具成本效益.可應用到汽車,工業,自動化,航空航天,人造衛星等領域.

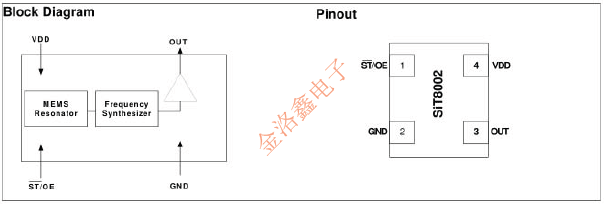

引腳排名框圖
| Pin號 | 名稱 | 引腳說明 |
| 1 | ST/OE | 待機/輸出使能 |
| 2 | GND | 接地 |
| 3 | OUT | 1至125MHz的可編程時鐘輸出 |
| 4 | VDD | 連接到1.8V或2.5V或3.3V |
引腳說明表
| 引腳1功能 |
| OE |
| H或Open；指定頻率輸出L:輸出為高阻抗 |
| ST |
| H或Open；指定頻率輸出 |
| L:輸出為低電平(弱下拉)振蕩停止 |
| 引腳1功能 |
絕對最大額定值:
超出部件絕對最大額定值的操作可能會導致部件永久損壞.IC的實際性能僅在工作規格范圍內得到保證,而不是絕對最大額定值.
絕對最大值表:
| 參數 | 最小 | 最高 | 單元 |
| 貯存溫度 | -65 | 150 | ℃ |
| VDD | -0.5 | +3.65 | V |
| 靜電放電 | 6000 | V | |
| ThetaJA(銅平面位于VDD和GND上) | 75 | ℃/W | |
| ThetaJC(所有引腳的PCB跡線均為0.010英寸) | 24 | ℃/W | |
| 焊接溫度(遵循標準無鉛焊接指南) | 260 | ℃ | |
| 程序?qū)懭氪螖?shù) | 1 | NA | |
| 程序保留超過-40至125C,過程,VDD(0至3.6V) | 1.000+ | years |
| 參數 | Min. | Typ. | Max. | Unit |
| 電源電壓,VDD[1] | 2.97 | 3.3 | 3.63 | V |
| 2.25 | 2.5 | 2.75 | V | |
| 1.7 | 1.8 | 1.9 | V | |
| 汽車工作溫度 | -40 | - | 125 | ℃ |
| 最大負載電容[2] | - | - | 15 | pF |
| VDD斜坡時間 | 0 | - | 200 | ms |
| 參數 | MIL-STD-883F,Method2002,50公斤 |
| 機械沖擊 | MIL-STD-883F,方法2007,70G |
| 機械振動 | JESD22,方法A104 |
| 溫度循環 | MIL-STD-883F,方法2003 |
| 可焊性 | MSL1 |
| 水分敏感性水平 | MIL-STD-883F,Method2002,50公斤 |
1.具有更高輸出驅動能力的2.5V器件可以在2.25V至3.63V的電壓范圍內工作,但是,不能保證晶振數據手冊中的參數.請聯系供應商以獲取此選項.
2.可以對輸出驅動器的強度進行編程,以驅動高達30pF的負載.請聯系工廠以獲取此選項.
美國SiTime振蕩器SiT8002AA-14-33E-125.000000T代碼規格書
