501JCA24M0000DAFR晶振同步定時模塊應用方案
來源：http://m.djbyg.com 作者：金洛鑫電子 2019年10月25
501JCA24M0000DAFR晶振同步定時模塊應用方案
國內頻率元件市場可以選擇的進口品牌有太多了,光是產地都是來自十幾個國家的,但是目前比較受歡迎的是日本和美國進口的貼片晶振產品,從口碑,品質到交期基本上都能讓用戶感覺到滿意.今天給大家推薦一家叫做Silicon的品牌,公司全稱是Silicon Laboratories.雖然這家并不是專門生產晶振的,而且只做振蕩器系列產品,但是在頻率元件行業里備注矚目.
Silicon晶振公司與電力管理,數據采集,同步計時,無線通訊,智能家居,汽車制造,智能電表,醫療保健,健身器材,工業自動化等多個領域都有合作,而且都是比較高端的產品,需要用到高性能的有源晶振.今天主要為大家介紹一下,應用到計時與同步模塊的Silicon振蕩器,標題上的501JCA24M0000DAFR是Silicon公司的一條振蕩器編碼,對應的系列料號是Si501晶振晶振,封裝尺寸非常小只有2.5*2.0mm,在振蕩器里面算是很小的了.
當今對網絡帶寬的不斷增長的需求正在推動數據速率的提高,同時對網絡頻率和與GPS和IEEE1588的相位同步的需求也在增長.為了滿足最新的高帶寬網絡的時序要求,時鐘和時序源必須具有極低的抖動,同時支持低至0.001Hz的低PLL帶寬.Silicon晶振公司的501JCA24M0000DAFR產品經過獨特設計,可以滿足這兩個要求.
為了滿足SyncE,SONET/SDH和IEEE1588等標準的同步時鐘需求,必須將抖動和漂移都降至最低.根據ITU-T的定義,抖動是時鐘信號中的相位變化,其頻率分量與載波頻率的偏差大于10Hz.相反,漂移是時鐘信號中的相位變化,其頻率分量與載波頻率的偏差小于10Hz.下面來自Si501貼片晶振的相位噪聲圖可識別漂移和抖動成分.

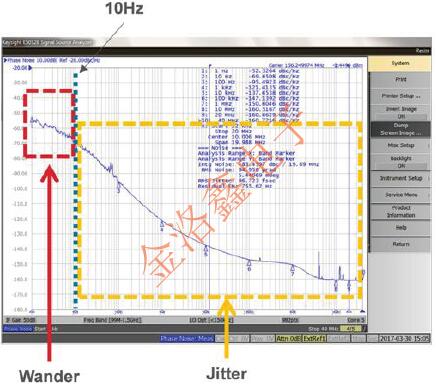

圖1.1.Si5348相位噪聲,抖動和漂移
請注意,在比較抖動規格時,必須指定積分范圍.工業界和Silicon晶振使用12kHz至20MHz的范圍來指定501JCA24M0000DAFR器件的抖動.高速SerDes器件通常具有抖動規范,以實現所需的誤碼率限制.可以使用最大時間間隔誤差(MTIE)和時間偏差(TDEV)方法測量漂移.諸如ITU-TG.8262(SyncE)之類的標準規定了要達到合規性必須滿足的MTIE和TDEV限制.
雖然501JCA24M0000DAFR晶振被廣泛應用到同步模塊和計時系統,但是這顆料的使用范圍并不窄,還可以用到其他高端的領域.而且501JCA24M0000DAFR本身的頻率是24.000MHz的,這個頻率是比較常用的,所以一直以來都有不錯的市場.我司金洛鑫電子與Silicon公司之間合作多年,可提供原廠原裝的Silicon品牌石英晶體振蕩器,早訂早到貨,訂購熱線:0755-27837162.
501JCA24M0000DAFR晶振同步定時模塊應用方案
國內頻率元件市場可以選擇的進口品牌有太多了,光是產地都是來自十幾個國家的,但是目前比較受歡迎的是日本和美國進口的貼片晶振產品,從口碑,品質到交期基本上都能讓用戶感覺到滿意.今天給大家推薦一家叫做Silicon的品牌,公司全稱是Silicon Laboratories.雖然這家并不是專門生產晶振的,而且只做振蕩器系列產品,但是在頻率元件行業里備注矚目.
Silicon晶振公司與電力管理,數據采集,同步計時,無線通訊,智能家居,汽車制造,智能電表,醫療保健,健身器材,工業自動化等多個領域都有合作,而且都是比較高端的產品,需要用到高性能的有源晶振.今天主要為大家介紹一下,應用到計時與同步模塊的Silicon振蕩器,標題上的501JCA24M0000DAFR是Silicon公司的一條振蕩器編碼,對應的系列料號是Si501晶振晶振,封裝尺寸非常小只有2.5*2.0mm,在振蕩器里面算是很小的了.
| 501HCA12M0000DAGR | Si501晶振 | 12MHz | (2.50mmx2.00mm) |
| 501BCA16M0000DAFR | Si501晶振 | 16MHz | (2.50mmx2.00mm) |
| 501BCA16M0000DAGR | Si501晶振 | 16MHz | (2.50mmx2.00mm) |
| 501BAA16M0000DAFR | Si501晶振 | 16MHz | (2.50mmx2.00mm) |
| 501BAA16M0000DAGR | Si501晶振 | 16MHz | (2.50mmx2.00mm) |
| 501JCA20M0000DAFR | Si501晶振 | 20MHz | (2.50mmx2.00mm) |
| 501JCA20M0000DAGR | Si501晶振 | 20MHz | (2.50mmx2.00mm) |
| 501AAA24M0000DAFR | Si501晶振 | 24MHz | (2.50mmx2.00mm) |
| 501AAA24M0000DAGR | Si501晶振 | 24MHz | (2.50mmx2.00mm) |
| 501JAA24M0000DAFR | Si501晶振 | 24MHz | (2.50mmx2.00mm) |
| 501JAA24M0000DAGR | Si501晶振 | 24MHz | (2.50mmx2.00mm) |
| 501JCA24M0000DAFR | Si501晶振 | 24MHz | (2.50mmx2.00mm) |
| 501JCA24M0000DAGR | Si501晶振 | 24MHz | (2.50mmx2.00mm) |
| 501AAA25M0000DAFR | Si501晶振 | 25MHz | (2.50mmx2.00mm) |
| 501AAA25M0000DAGR | Si501晶振 | 25MHz | (2.50mmx2.00mm) |
| 501JAA25M0000DAFR | Si501晶振 | 25MHz | (2.50mmx2.00mm) |
| 501JAA25M0000DAGR | Si501晶振 | 25MHz | (2.50mmx2.00mm) |
| 501JCA25M0000DAFR | Si501晶振 | 25MHz | (2.50mmx2.00mm) |
| 501JCA25M0000DAGR | Si501晶振 | 25MHz | (2.50mmx2.00mm) |
| 501HCA26M0000DAFR | Si501晶振 | 26MHz | (2.50mmx2.00mm) |
| 501HCA26M0000DAGR | Si501晶振 | 26MHz | (2.50mmx2.00mm) |
| 501AAA27M0000DAFR | Si501晶振 | 27MHz | (2.50mmx2.00mm) |
| 501HCA27M0000DAFR | Si501晶振 | 27MHz | (2.50mmx2.00mm) |
| 501HCA27M0000DAGR | Si501晶振 | 27MHz | (2.50mmx2.00mm) |
| 501JAA40M0000DAFR | Si501晶振 | 40MHz | (2.50mmx2.00mm) |
| 501JAA40M0000DAGR | Si501晶振 | 40MHz | (2.50mmx2.00mm) |
| 501EAA48M0000DAFR | Si501晶振 | 48MHz | (2.50mmx2.00mm) |
| 501EAA48M0000DAGR | Si501晶振 | 48MHz | (2.50mmx2.00mm) |
| 501AAA50M0000DAFR | Si501晶振 | 50MHz | (2.50mmx2.00mm) |
| 501AAA50M0000DAGR | Si501晶振 | 50MHz | (2.50mmx2.00mm) |
| 501BAA50M0000DAFR | Si501晶振 | 50MHz | (2.50mmx2.00mm) |
| 501BAA50M0000DAGR | Si501晶振 | 50MHz | (2.50mmx2.00mm) |
| 501ACA100M000DAFR | Si501晶振 | 100MHz | (2.50mmx2.00mm) |
| 501ACA100M000DAGR | Si501晶振 | 100MHz | (2.50mmx2.00mm) |
| 501JCA100M000DAFR | Si501晶振 | 100MHz | (2.50mmx2.00mm) |
| 501JCA100M000DAGR | Si501晶振 | 100MHz | (2.50mmx2.00mm) |
| SI50122-A3-GM | SI50122-A3晶振 | 100MHz | (2.50mmx2.00mm) |
| SI50122-A5-GM | SI50122-A5晶振 | 100MHz | (2.50mmx2.00mm) |
| SI50122-A6-GM | SI50122-A6晶振 | 100MHz | (2.50mmx2.00mm) |
| SI50122-A1-GMR | SI50122-A1晶振 | 100MHz | (2.50mmx2.00mm) |
| SI50122-A2-GMR | SI50122-A2晶振 | 100MHz | (2.50mmx2.00mm) |
| SI50122-A3-GMR | SI50122-A3晶振 | 100MHz | (2.50mmx2.00mm) |
| SI50122-A4-GMR | SI50122-A4晶振 | 100MHz | (2.50mmx2.00mm) |
| SI50122-A5-GMR | SI50122-A5晶振 | 100MHz | (2.50mmx2.00mm) |
| SI50122-A6-GMR | SI50122-A6晶振 | 100MHz | (2.50mmx2.00mm) |
| 501AAA27M0000DAGR | Si501晶振 | 27MHz | (2.50mmx2.00mm) |
為了滿足SyncE,SONET/SDH和IEEE1588等標準的同步時鐘需求,必須將抖動和漂移都降至最低.根據ITU-T的定義,抖動是時鐘信號中的相位變化,其頻率分量與載波頻率的偏差大于10Hz.相反,漂移是時鐘信號中的相位變化,其頻率分量與載波頻率的偏差小于10Hz.下面來自Si501貼片晶振的相位噪聲圖可識別漂移和抖動成分.
圖1.1.Si5348相位噪聲,抖動和漂移
雖然501JCA24M0000DAFR晶振被廣泛應用到同步模塊和計時系統,但是這顆料的使用范圍并不窄,還可以用到其他高端的領域.而且501JCA24M0000DAFR本身的頻率是24.000MHz的,這個頻率是比較常用的,所以一直以來都有不錯的市場.我司金洛鑫電子與Silicon公司之間合作多年,可提供原廠原裝的Silicon品牌石英晶體振蕩器,早訂早到貨,訂購熱線:0755-27837162.
501JCA24M0000DAFR晶振同步定時模塊應用方案
