CTS提供性價比高的32.768K溫補晶振實時時鐘應用方案
來源：http://m.djbyg.com 作者：金洛鑫電子 2020年01月13
CTS提供性價比高的32.768K溫補晶振實時時鐘應用方案
時鐘不僅在日常和工作中的作用大,在其他領域同樣也非常重要,很多設備和工具內部都搭載了基準時鐘系統和實時時鐘模塊,精準性要求比較高,所以通常會使用高精度的石英晶體或振蕩器.目前頻率元件領域里,精準度達到最高的是溫補晶振,常規都是±0.5ppm~±2.0ppm,如果有更高的要求可以定制,常見的溫補晶振幾乎都是MHz范圍的,32.768KHz的可能很多人都不知道,以下是金洛鑫電子提供的32.768K溫補晶振系列產品的介紹.

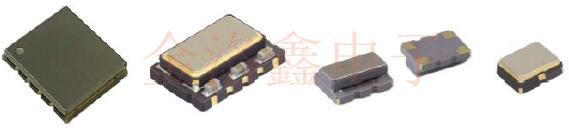

CTS Corporation公司宣布了一種新的TCXO,工作頻率為32.768kHz,適用于需要精密實時時鐘基準的應用.TT32溫補晶振具有非常嚴格的頻率穩定性,在-40℃~+85℃范圍內為±5.0ppm,可在溫度變化時保持準確的時間;與使用具有經典拋物線溫度曲線,+25℃轉換點和-0.035ppm/℃2溫度系數的音叉諧振器的簡單晶體器件相比時.
TT32晶振系列的低功耗工作在+3.3V的最大電流為1.5µA的情況下,對于保留采用低功耗FPGA和微控制器[MCU]的便攜式或手持式電子設備的電池壽命至關重要.這也將有助于在按需喚醒操作期間將電流消耗降~最低.其他主要功能包括+1.8V,+2.5V,+3.0V和+3.3V的工作電壓選項,引腳1使能功能,節省空間的3.28mmx2.50mm陶瓷封裝貼片晶振(符合RoHS要求)和標準卷帶包裝.
當今的許多電子設備都需要某種形式的計時,包括當前時間,日歷事件或處理計劃任務.跟蹤時間并組織多項任務,例如進行測量,監視通信和按需喚醒監視;實時時鐘參考[RTC]提供了一種支持此類關鍵功能的經濟高效的解決方案.
應用范圍包括:
實時時鐘參考,FPGA和微控制器,穿戴式電子,物聯網應用,消費類電子產品,醫療設備,智能電表,儀器儀表,低功耗FPGA和MCU,便攜式電子,數據記錄儀,電池供電的應用,汽車電子,汽車導航系統,汽車信息娛樂系統,工業控制設備,M2M通訊,視頻監控.
這個新的CTS型號系列增加了一系列32.768kHz參考產品,支持從簡單的32.768K格式到更精確的振蕩器器件的各種封裝尺寸.
特征:
超低相位噪聲和抖動--140dBc/Hz@1kHz,<200fs RMS
Stratum3性能;總體上為±4.6ppm,在-40℃~+85℃范圍內為±0.28ppm
輸出類型-削波正弦波,HCMOS,正弦波和LVPECL
提供高頻選項-~1,000MHz
溫補振蕩器頻率補償:
-溫度補償標準
-可選的電壓控制引腳[VC-TCXO]
低成本小封裝尺寸-尺寸為2.5mmx2.0mm
實時時鐘參考@32.768kHz
應用領域:
光纖網絡設備,包括SONET/SDH/ATM標準
10G,40G,100G和SyncE以太網協議
毫微微小區,基站和無線基礎設施
醫學成像和其他醫療監護設備
GPS導航和運輸車隊管理
軍事通信和雷達應用
能源監控設備;智能電表,水表和煤氣表
測試與測量儀器
數字音頻和視頻錄制
便攜式電子設備
金洛鑫電子與CTS Corporation公司合作多年,已經為廣大生產廠家和企業提供超過千萬顆的CTS晶振產品,石英晶體振蕩器,溫補晶振,VCXO晶振等產品.絕對的原廠原裝,正品有保障,聯系我司金洛鑫電子0755-27837162,我們將為你提供所需的晶體晶振報價和交期.
CTS提供性價比高的32.768K溫補晶振實時時鐘應用方案
時鐘不僅在日常和工作中的作用大,在其他領域同樣也非常重要,很多設備和工具內部都搭載了基準時鐘系統和實時時鐘模塊,精準性要求比較高,所以通常會使用高精度的石英晶體或振蕩器.目前頻率元件領域里,精準度達到最高的是溫補晶振,常規都是±0.5ppm~±2.0ppm,如果有更高的要求可以定制,常見的溫補晶振幾乎都是MHz范圍的,32.768KHz的可能很多人都不知道,以下是金洛鑫電子提供的32.768K溫補晶振系列產品的介紹.
CTS Corporation公司宣布了一種新的TCXO,工作頻率為32.768kHz,適用于需要精密實時時鐘基準的應用.TT32溫補晶振具有非常嚴格的頻率穩定性,在-40℃~+85℃范圍內為±5.0ppm,可在溫度變化時保持準確的時間;與使用具有經典拋物線溫度曲線,+25℃轉換點和-0.035ppm/℃2溫度系數的音叉諧振器的簡單晶體器件相比時.
當今的許多電子設備都需要某種形式的計時,包括當前時間,日歷事件或處理計劃任務.跟蹤時間并組織多項任務,例如進行測量,監視通信和按需喚醒監視;實時時鐘參考[RTC]提供了一種支持此類關鍵功能的經濟高效的解決方案.
應用范圍包括:
實時時鐘參考,FPGA和微控制器,穿戴式電子,物聯網應用,消費類電子產品,醫療設備,智能電表,儀器儀表,低功耗FPGA和MCU,便攜式電子,數據記錄儀,電池供電的應用,汽車電子,汽車導航系統,汽車信息娛樂系統,工業控制設備,M2M通訊,視頻監控.
這個新的CTS型號系列增加了一系列32.768kHz參考產品,支持從簡單的32.768K格式到更精確的振蕩器器件的各種封裝尺寸.
特征:
超低相位噪聲和抖動--140dBc/Hz@1kHz,<200fs RMS
Stratum3性能;總體上為±4.6ppm,在-40℃~+85℃范圍內為±0.28ppm
輸出類型-削波正弦波,HCMOS,正弦波和LVPECL
提供高頻選項-~1,000MHz
溫補振蕩器頻率補償:
-溫度補償標準
-可選的電壓控制引腳[VC-TCXO]
低成本小封裝尺寸-尺寸為2.5mmx2.0mm
實時時鐘參考@32.768kHz
應用領域:
光纖網絡設備,包括SONET/SDH/ATM標準
10G,40G,100G和SyncE以太網協議
毫微微小區,基站和無線基礎設施
醫學成像和其他醫療監護設備
GPS導航和運輸車隊管理
軍事通信和雷達應用
能源監控設備;智能電表,水表和煤氣表
測試與測量儀器
數字音頻和視頻錄制
便攜式電子設備
金洛鑫電子與CTS Corporation公司合作多年,已經為廣大生產廠家和企業提供超過千萬顆的CTS晶振產品,石英晶體振蕩器,溫補晶振,VCXO晶振等產品.絕對的原廠原裝,正品有保障,聯系我司金洛鑫電子0755-27837162,我們將為你提供所需的晶體晶振報價和交期.
