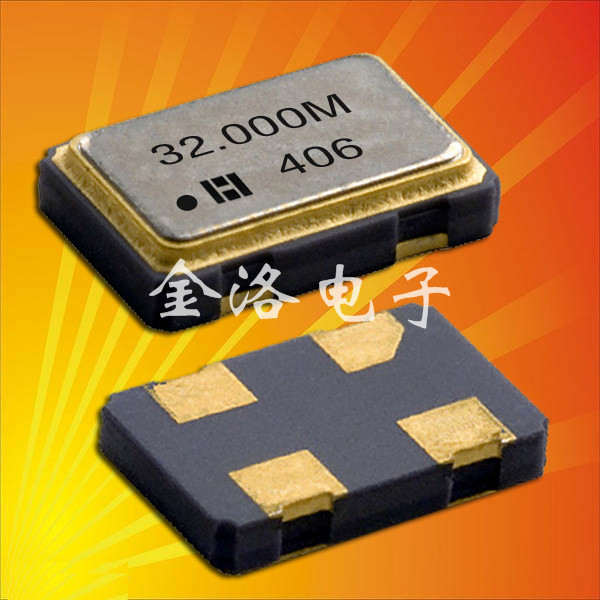

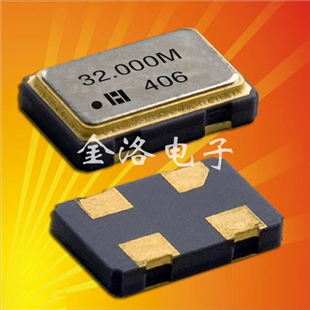

鴻星晶振,HXO-5晶振,5032晶振,臺灣有源晶振
參數:頻率范圍1.000MHZ-133.000MHZ
電源電壓:1.8V
負載電容: 105F
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±25ppm,±50ppm,±100ppm
輸出方式：CMOS
尺寸：輕巧小尺寸5.0*3.2*1.3
應用：智能手機，WLAN網絡，千兆以太網，串行ATA，設備顯示屏，網絡游戲設備，LED燈模塊，硬件模塊等產品。

        鴻星電子已經成為全球從事石英頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷，鴻星致力于提供客戶最優異的質量、服務及價值，專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進。
       我們投資在團隊能力、基礎建設是為了讓客戶每個產品的心臟都健康的跳動。因此鴻星建立有機學習成長的平臺，激勵跨單位團隊合作的活動，要為更好的環境與晶振產品不斷的改善。

       鴻星晶振,HXO-5晶振,5032晶振,臺灣有源晶振，來自臺灣的5032mm封裝的貼片型石英晶體振蕩器，四個腳位和金屬外殼的設備，使晶振焊接時可對應多個不同產品的焊盤，并加強了HXO-5晶振的抗摔性不易損壞，能承受得住240℃的高溫回流焊接，頂點溫度為260℃，因此這款臺灣的進口晶振具有優良的耐高溫功能。

1.驅動能力
驅動能力說明貼片石英晶振所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過振蕩器單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩器啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致石英振蕩器頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
