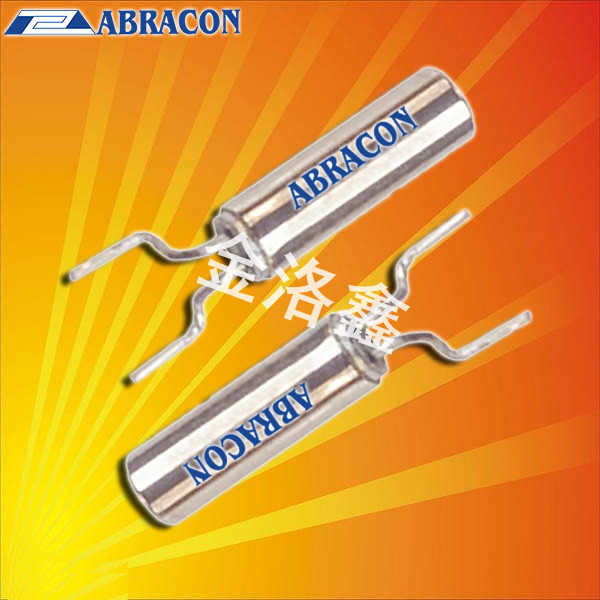

- 規格型號：34672306
- 頻率：32.768KHz
- 尺寸：6.0*1.9mm
- 產品描述：32.768K系列產品本身具備優良的耐熱性,“AB26TRB-32.768KHZ-T”耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求.
Abracon晶振,石英晶振,AB26TRB晶振,進口石英晶體,AB26TRB-32.768KHZ-T
“AB26TRB-32.768KHZ-T”Abracon晶振,石英晶振,AB26TRB晶振,進口石英晶體
頻率范圍:32.768KHz
激勵電平: 1μW (Max. 1μW )
負載電容: 12.5PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度:±20ppm
捆包單位：2000pcs/reel

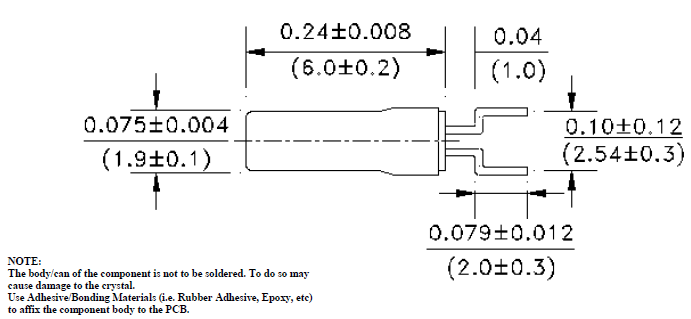

尺寸：6.0*1.9mm
應用：實時時鐘，測量?jī)x器，通信電子，藍牙設備、無線模塊、空調、洗衣機、微波爐、智能手表、電子體重稱、智能體溫計、智能血壓計
.jpg)
Abracon的新發布的IoT優化晶體系列專門設計用于解決越來越多的低功耗趨勢，“AB26TRB-32.768KHZ-T”從而導致設計人員在整個行業中面臨的跨導值下降。這些IoT優化的晶體與業界最低的gm_critical設計兼容。由于大多數Pierce振蕩器的跨導（gm）繼續向前所未有的低水平下降，所以ABRACON石英晶體不僅被迫尺寸較小，而且還提供非常低的電鍍負載（CL）和低等效串聯電阻（ESR）參數選項。測試系統中所有變量的帳戶，并使石英晶體諧振器參數與MCU或RF芯片組中的電路板和振蕩器實現理想的匹配。
Abracon晶振,石英晶振,AB26TRB晶振,進口石英晶體.“AB26TRB-32.768KHZ-T”普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,適用于移動通信終端的基準時鐘等移動通信領域,具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.
Abracon晶振高精密點膠技術：石英水晶振子晶片膠點的位置、大?。何恢脺?zhǔn)確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。Abracon晶振,石英晶振,AB26TRB晶振,進口石英晶體
| Abracon晶振型號 | AB26TRB晶振 |
| 頻率范圍 | 32.768KHz |
| 頻率公差(25℃) | ±20ppm,可指定 |
| 頻率穩定度超過工作溫度范圍 | ±20ppm, 可指定 |
| 操作溫度范圍 | -40℃~+85℃，可指定 |
| 并聯電容CO | 5pF Max. |
| 驅動電平 | 1.0μW (Max.1.0μW ) |
| 負載電容 | 12.5pF可指定 |
| 老化（25℃） | ±3ppm /年最大。 |
| 存儲溫度范圍 | -55℃~+125℃ |
＜晶體諧振器＞
如果過大的激勵電力對壓電石英晶體諧振器外加電壓，有可能導致特性老化或損壞，因此請?jiān)谛麄鲀?cè)、規格書中規定的范圍內使用。
讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍 以上。Abracon晶振,石英晶振,AB26TRB晶振,進口石英晶體
＜晶體振蕩器＞
晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。
有些有源晶振沒有和旁路電容器進行內部連接。使用時，請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以 最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。
如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。
如果過大的激勵電力對諧振器外加電壓，有可能導致特性老化或損壞，因此請?jiān)跒V波器的輸入電平在−10dBm以下的狀態下使用。
＜光學產品＞
由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請?jiān)谶M(jìn)行清潔度管理的環境中使用。
振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的諧振器的振蕩頻率的真實值，使用正確的方法。在2*6彎腳晶體振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因?yàn)榫彌_器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。
探針不影響圖3，因?yàn)樵贗C上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于
此外，振蕩頻率與測量點不同。
1。測量緩沖輸出
2。振蕩級輸出測量
三.通過電容器測量彎角插件晶振振蕩級輸出
圖5示出以上1-3個測量點和所測量的
除緩沖器輸出外，振蕩頻率較低。
